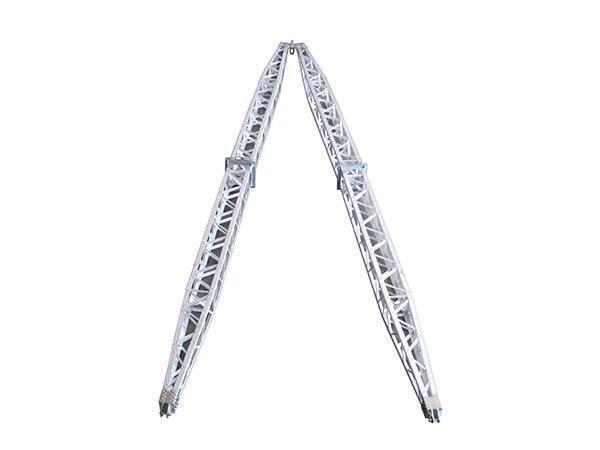

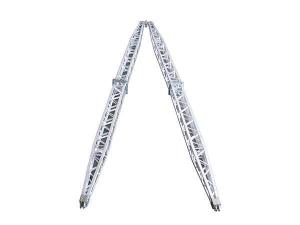

Мачта решетчатого типа А-формы

Применение: для сборки и установки опора и мачты при строительстве линий передачи и распределения.

Примечание:

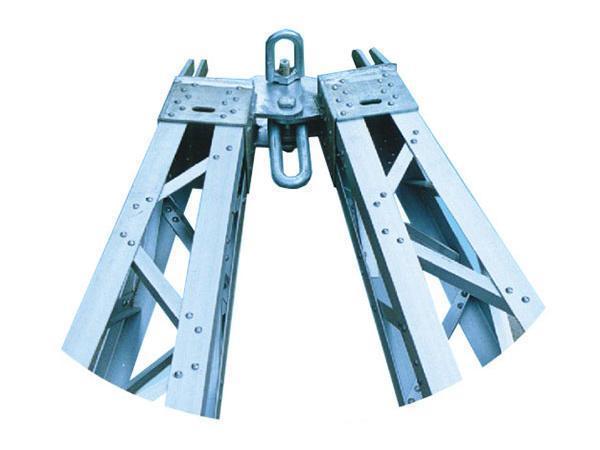

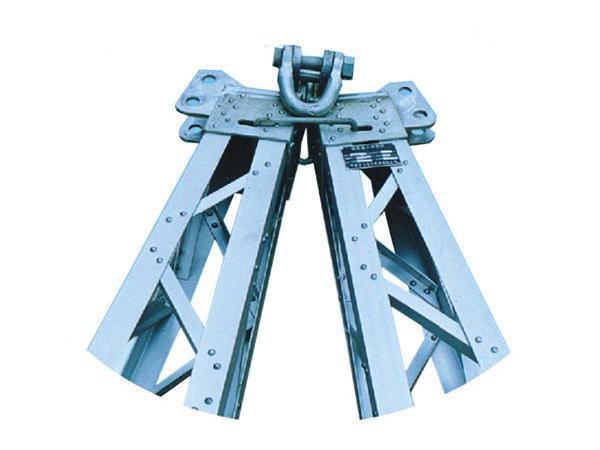

1. Два типа головок: "перевернутый тип", "фиксированный тип". Пожалуйста, четко укажите тип головной части при оформлении заказа.
2. Высокопрочный алюминиевый сплав в качестве основных материалов, стальные части оцинкованы
3. Коэффициент безопасности составляет 2,5.
4. Постфикс "A" при модели значит универсальность, а "B" значит усиление

Таблица продукта

Артикул Модель Длина (m) Расстояние между опорами (м) Допустимая вертикальная нагрузка (кН) Поперечное сечение (мм) Вес (кг/м)
03361 LBR250-8 8 2.8 72 □250 10.5
03362 LBR250-9 9 3.1 56
03363 LBR250-10 10 3.5 45
03364 LBR250-11 11 3.8 38
03365 LBR250-12 12 4.2 32
03366 LBR250-13 13 4.5 27
03371 LBR300-8 8 2.8 100 □300 11
03372 LBR300-9 9 3.1 87
03373 LBR300-10 10 3.5 70
03374 LBR300-11 11 3.8 56
03375 LBR300-12 12 4.2 47
03376 LBR300-13 13 4.5 40
03377 LBR300-14 14 4.9 35
03378 LBR300-15 15 5.2 31
03379 LBR300-16 16 5.6 26
03381 LBR350-8 8 2.8 120 □350 13.5
03382 LBR350-9 9 3.1 105
03383 LBR350-10 10 3.5 94
03384 LBR350-11 11 3.8 78
03385 LBR350-12 12 4.2 65
03386 LBR350-13 13 4.5 58
03387 LBR350-14 14 4.9 46
03388 LBR350-15 15 5.2 42
03389 LBR350-16 16 5.6 37
03391 LBR400-11A 11 3.8 98 □400 14.5
03392 LBR400-12A 12 4.2 85
03393 LBR400-13A 13 4.5 75
03394 LBR400-14A 14 4.9 64
03395 LBR400-15A 15 5.2 56
03396 LBR400-16A 16 5.6 48
03397 LBR400-17A 17 5.9 44
03398 LBR400-18A 18 6.3 38
03401 LBR400-11B 11 3.8 147 □400 16.5
03402 LBR400-12B 12 4.2 129
03403 LBR400-13B 13 4.5 113
03404 LBR400-14B 14 4.9 98
03405 LBR400-15B 15 5.2 86
03406 LBR400-16B 16 5.6 75
03407 LBR400-17B 17 5.9 69
03408 LBR400-18B 18 6.3 60

Применение: для сборки и установки опора и мачты при строительстве линий передачи и распределения.

Примечание:
1. Два типа головок: "перевернутый тип", "фиксированный тип". Пожалуйста, четко укажите тип головной части при оформлении заказа.
2. Высокопрочный алюминиевый сплав в качестве основных материалов, стальные части оцинкованы
3. Коэффициент безопасности составляет 2,5.
4. Постфикс "A" при модели значит универсальность, а "B" значит усиление

Артикул Модель Длина (m) Расстояние между опорами (м) Допустимая вертикальная нагрузка (кН) Поперечное сечение (мм) Вес (кг/м)
03411 LBR500-13A 13 4.5 162 □500 18
03412 LBR500-14A 14 4.9 148
03413 LBR500-15A 15 5.2 136
03414 LBR500-16A 16 5.6 125
03415 LBR500-17A 17 5.9 112
03416 LBR500-18A 18 6.3 98
03417 LBR500-19A 19 6.6 88
03418 LBR500-20A 20 6.9 81
03421 LBR500-13B 13 4.5 256 □500
03422 LBR500-14B 14 4.9 234
03423 LBR500-15B 15 5.2 215
03424 LBR500-16B 16 5.6 196
03425 LBR500-17B 17 5.9 173 22
03426 LBR500-18B 18 6.3 151
03427 LBR500-19B 19 6.6 138
03428 LBR500-20B 20 6.9 127
03431 LBR600-15A 15 5.2 171 □600
03432 LBR600-16A 16 5.6 160
03433 LBR600-17A 17 5.9 148
03434 LBR600-18A 18 6.3 138
03435 LBR600-19A 19 6.6 130 20
03436 LBR600-20A 20 6.9 120
03437 LBR600-21A 21 7.3 108
03438 LBR600-22A 22 7.6 96
03441 LBR600-15B 15 5.2 275 □600
03442 LBR600-16B 16 5.6 252
03443 LBR600-17B 17 5.9 234
03444 LBR600-18B 18 6.3 219
03445 LBR600-19B 19 6.6 204 24
03446 LBR600-20B 20 6.9 186
03447 LBR600-21B 21 7.3 168
03448 LBR600-22B 22 7.6 150
