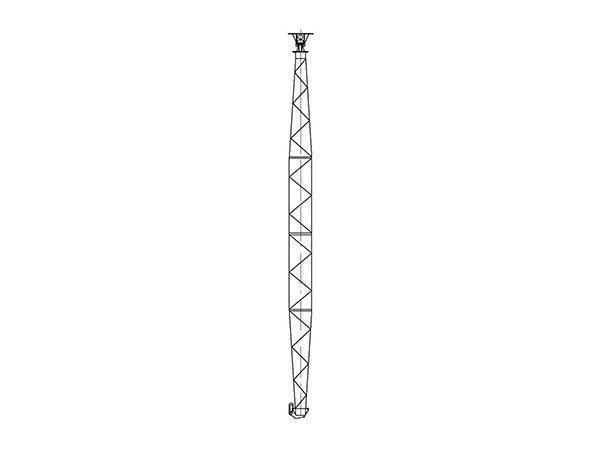

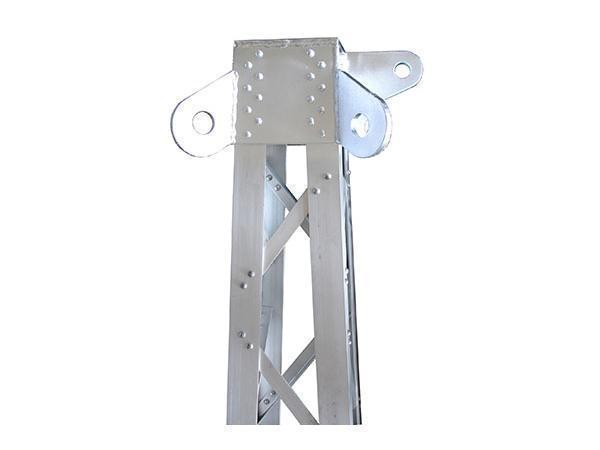

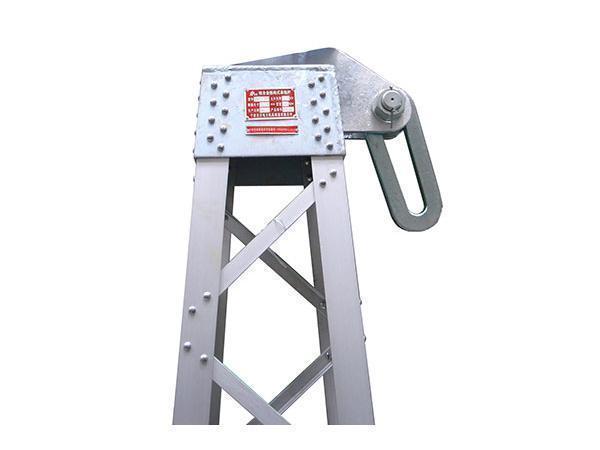

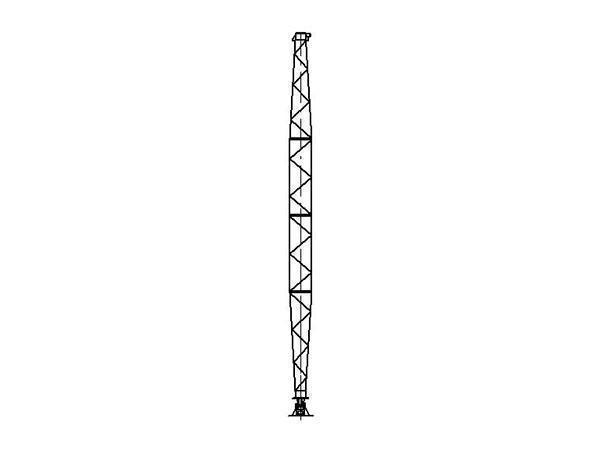

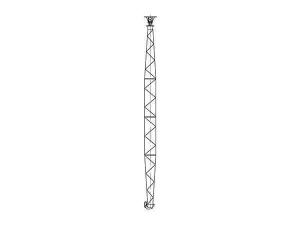

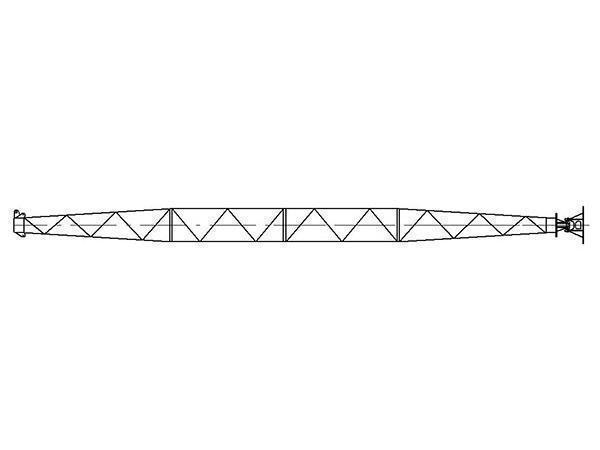

Одностоечная мачта решетчатого типа

Применение: для сборки и возведения башни при строительстве линий передачи и распределения.

Примечание :
1.Высокопрочный алюминиевый сплав в качестве основных материалов, стальные части оцинкованы.
2. коэффициент безопасности составляет 2,5 .
3. постфикс "A" при модели значит универсальность, а "B" значит усиление

Таблица продукта

Артикул Модель Длина (м) Допустимая осевая нагрузка (кН) Поперечное сечение (мм) Вес (кг/м)
03211 LBD250-8 8 37 □250 10.5
03212 LBD250-9 9 29
03213 LBD250-10 10 23
03214 LBD250-11 11 19
03215 LBD250-12 12 16
03216 LBD250-13 13 13
03217 LBD250-14 14 11
03218 LBD250-15 15 10
03221 LBD300-10 10 35 □300 11
03222 LBD300-11 11 30
03223 LBD300-12 12 24
03224 LBD300-13 13 22
03225 LBD300-14 14 18
03226 LBD300-15 15 16
03227 LBD300-16 16 13
03231 LBD350-11 11 40 □350 13.5
03232 LBD350-12 12 33
03233 LBD350-13 13 30
03234 LBD350-14 14 24
03235 LBD350-15 15 22
03236 LBD350-16 16 19
03237 LBD350-17 17 17
03238 LBD350-18 18 15
03241 LBD400-12A 12 43 □400 14.6
03242 LBD400-13A 13 38
03243 LBD400-14A 14 32
03244 LBD400-15A 15 28
03245 LBD400-16A 16 25
03246 LBD400-17A 17 22
03247 LBD400-18A 18 19
03248 LBD400-19A 19 16
03249 LBD400-20A 20 14
03251 LBD400-12B 12 65 □400 16.5
03252 LBD400-13B 13 57
03253 LBD400-14B 14 50
03254 LBD400-15B 15 44
03255 LBD400-16B 16 38
03256 LBD400-17B 17 35
02357 LBD400-18B 18 30
02358 LBD400-19B 19 26
03259 LBD400-20B 20 23
Артикул Модель Длина (м) Допустимая осевая нагрузка (кН) Поперечное сечение (мм) Вес (кг/м)
03261 LBD500-14A 14 75 □500 18
03262 LBD500-15A 15 70
03263 LBD500-16A 16 64
03264 LBD500-17A 17 57
03265 LBD500-18A 18 50
03266 LBD500-19A 19 45
03267 LBD500-20A 20 41
03271 LBD500-14B 14 120 □500 22
03272 LBD500-15B 15 110
03273 LBD500-16B 16 100
03274 LBD500-17B 17 88
03275 LBD500-18B 18 77
03276 LBD500-19B 19 70
03277 LBD500-20B 20 65
03281 LBD600-15A 15 87 □600 20
03282 LBD600-16A 16 81
03283 LBD600-17A 17 75
03284 LBD600-18A 18 70
03285 LBD600-19A 19 65
03286 LBD600-20A 20 60
03287 LBD600-21A 21 55
03288 LBD600-22A 22 49
03291 LBD600-15B 15 140 □600 24
03292 LBD600-16B 16 128
03293 LBD600-17B 17 119
03294 LBD600-18B 18 111
03295 LBD600-19B 19 104
03296 LBD600-20B 20 94
03297 LBD600-21B 21 85
03298 LBD600-22B 22 76
