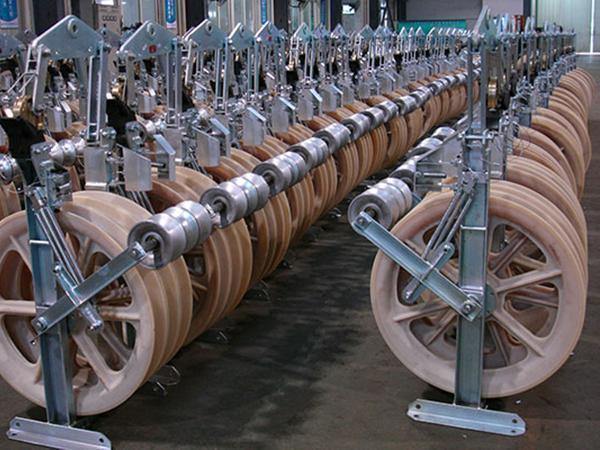

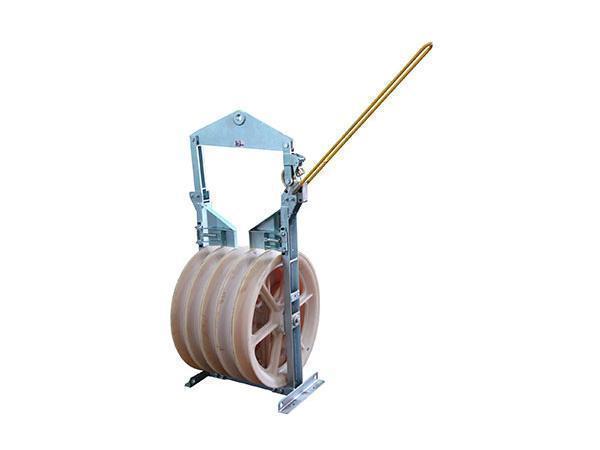

Натяжной блок типа вертолета
- Главная
- Продукция
- Оборудование для подвешивания проводов
- Натяжные блоки
- Натяжной блок типа вертолета
Применение: использоваться для намотки многих видов подвесных проводников. Сжимающие втулки, поворотные соединители и тянущие соединители каната могут проходить через паз. Шкивы изготовлены из алюминиевого сплава или высокопрочного нейлона.
Примечание :
1. 508мм, 660мм ролик из алюминиевого сплава может быть обтянут резиной.
2. 660мм, 822мм, 916мм, 1040мм ролик из нейлона может быть обтянут резиной.
3. Трехроликовый и пятироликовый натяжной ролик типа вертолета доступны для двухлучных и четырехлучных проводов.
Технические параметры
| Артикул | Модель | Количество роликов | Подходящий проводник | Номинальная нагрузка (кН) | Вес (кг) | Прмечение |
| 10171Z | SHDZ-120x30 | 1 | ACSR25-70 | 5 | 2 | Алюминиевый ролик |
| 10172Z | SHDZ-160x40 | 1 | ACSR70-95 | 10 | 3.2 | |
| 10173Z | SHDZ-200x40 | 1 | ACSR95-120 | 15 | 3.8 | |
| 10174Z | SHDZ-200x60 | 1 | ACSR120-150 | 15 | 4.2 | |
| 10175Z | SHDZ-250x40 | 1 | ACSR120-150 | 20 | 5.2 | |
| 10176Z | SHDZ-250x60 | 1 | ACSR150-180 | 20 | 5.5 | |
| 10177Z | SHDZ-270x60 | 1 | ACSR180-240 | 20 | 6.8 | |
| 10178Z | SHDZ-320x60 | 1 | ACSR240-300 | 20 | 10.5 | |
| 10179Z | SHDZ-400x80 | 1 | ACSR300-400 | 20 | 12 | |
| 10101Z | SHDZ508 | 1 | ACSR300-400 | 20 | 18 | Резиновый алюминиевый ролик |
| 10121Z | SHDZ660 | 1 | ACSR400-500 | 20 | 30 | |
| 10191Z | SHDNZ-120x30 | 1 | ACSR25-70 | 5 | 1.5 | Нейлоновый ролик |
| 10192Z | SHDNZ-160x40 | 1 | ACSR70-95 | 10 | 2.4 | |
| 10193Z | SHDNZ-200x40 | 1 | ACSR95-120 | 15 | 2.6 | |
| 10194Z | SHDNZ-200x60 | 1 | ACSR120-150 | 15 | 3.1 | |
| 10195Z | SHDNZ-250x40 | 1 | ACSR120-150 | 20 | 3.7 | |
| 10196Z | SHDNZ-250x60 | 1 | ACSR150-180 | 20 | 3.9 | |
| 10197Z | SHDNZ-270x60 | 1 | ACSR180-240 | 20 | 4.4 | |
| 10198Z | SHDNZ-320x60 | 1 | ACSR240-300 | 20 | 7.5 | |
| 10199Z | SHDNZ-400x80 | 1 | ACSR300-400 | 20 | 8 | |
| 10104Z | SHDNZ508 | 1 | ACSR300-400 | 20 | 16 | ролик из нейлона и нейлоновый ролик, обтянутый резиной можно заказывать |
| 10124Z | SHDNZ660 | 1 | ACSR400-500 | 20 | 24 | |
| 10131Z | SHDNZ750 | 1 | ACSR500-600 | 30 | 32 | |
| 10141Z | SHDNZ822 | 1 | ACSR600-700 | 30 | 38 | |
| 10151Z | SHDNZ916 | 1 | ACSR700-800 | 50 | 51 | |
| 10165Z | SHDNZ1040 | 1 | ACSR800-900 | 50 | 60 |
