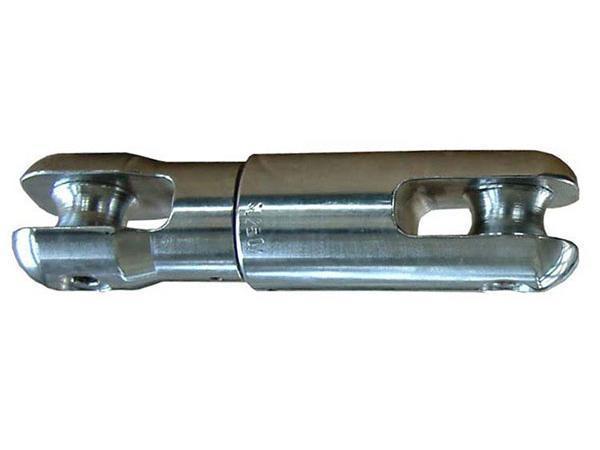

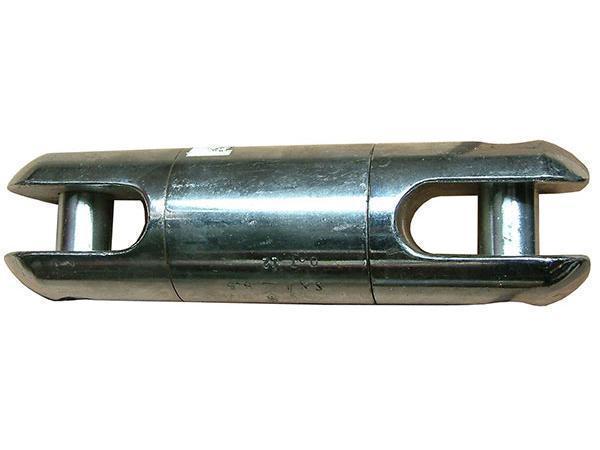

Линейный вертлюг

Данный линейный вертлюг широко используется для соединения тягового каната в шарнирное соединение установленное на проводе. Вертлюги устанавливаются на упорные подшипники, которые предназначены для избежания скопления деформации кручения. Кроме того, наш продукт изготовлен из оцинкованной стали c высокой прочностью на растяжение. Специальная конструкция позволяет выдерживать высокие нагрузки.

Основные параметры

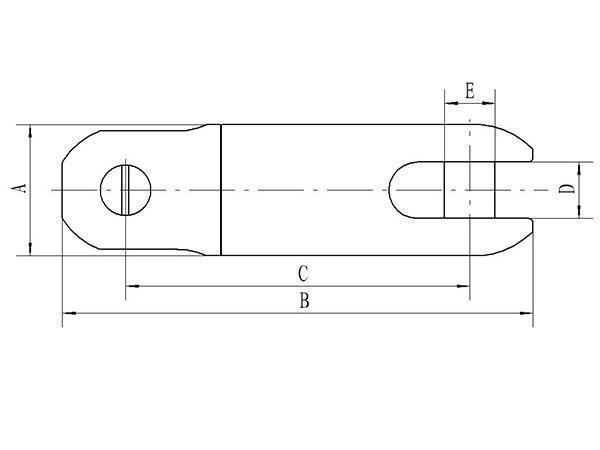

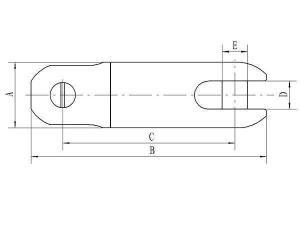

Артикул Модель Основной размер (мм) Номинальная нагрузка (кН) Вес (кг)
A B C D E
17121 SLX-0.5 19 61 40 8 9 5 0.2
17122 SLX-1 30 100 70 12 13 10 0.4
17123 SLX-2 35 120 90 14 14 20 0.55
17124 SLX-3 37 129 95 16 16 30 0.65
17125 SLX-5 42 154 116 18 17 50 1.5
17125A SLX-6.5 51 185 140 20 19 65 2.0
17126 SLX-8 57 220 165 24 22 80 2.4
17127 SL130 62 248 192 26 24 130 3.5
17128 SL180 75 294 222 26 26 180 7.2
17129 SL250 85 331 251 30 30 250 10.6
17130 SL250Y 80 323 243 30 30 250 8.0
17130A SL320 85 346 264 38 30 320 9.7

Примечание:модель SL80Y и SL250Y является качающимся головками, угол качания ≮6°
